Sie erhalten professionelle Isometrievorlagen für AutoCAD Plant 3D, mit welchen Sie druckfertige Isometrien auf Knopfdruck generieren.
Einfach Vorlagen herunterladen, in Ihr Projekt kopieren und nachträgliche Nacharbeiten auf ein Minimum reduzieren.
➔ Beispiel Isometrien als PDF ansehen
-

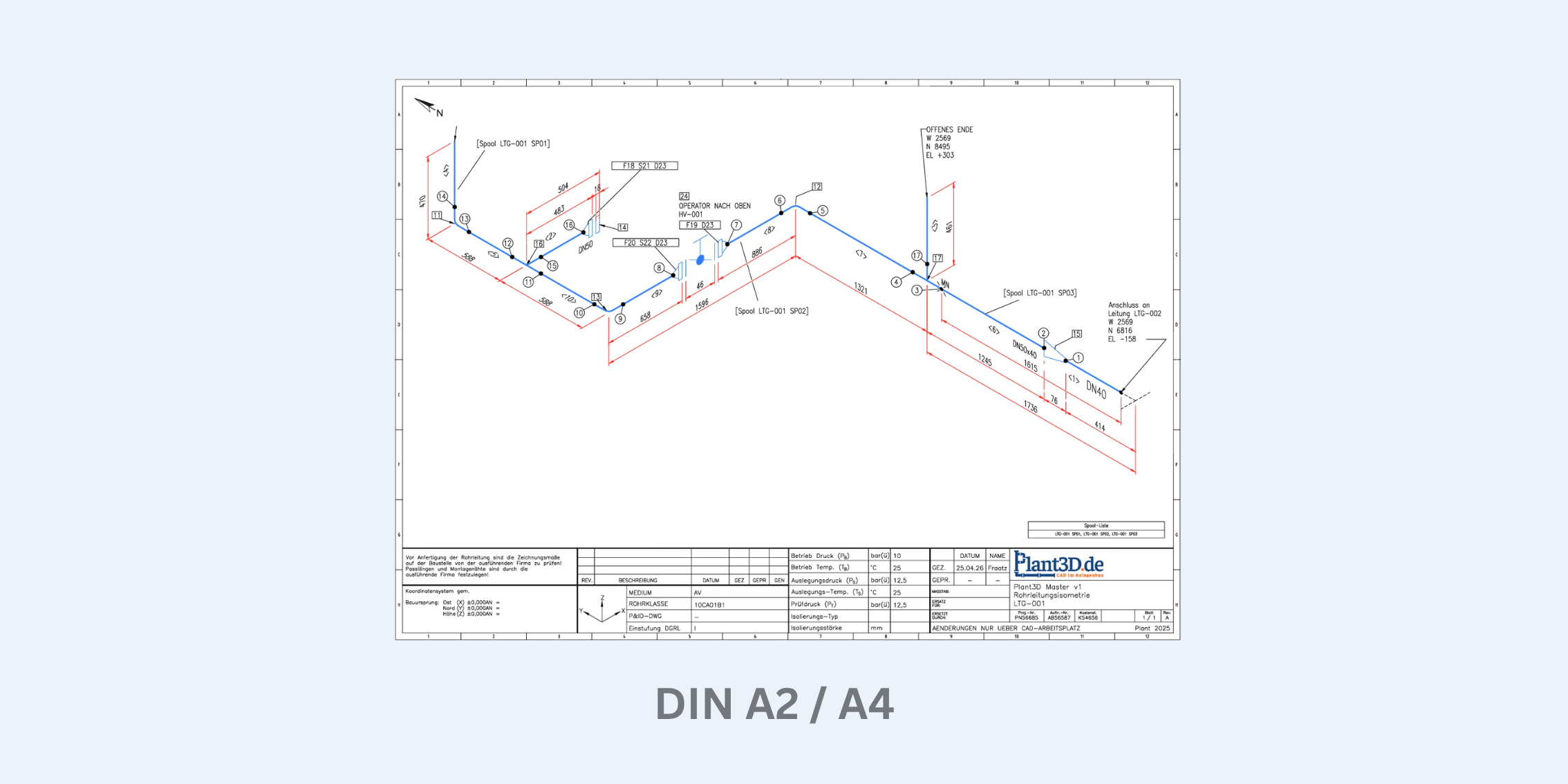

Isometrie_Planung_Basic (DIN A2)
- Speziell für Ingenieurbüros entwickelt
- Automatisch ausgefüllte Zeichnungskopf-Daten
- Klare und übersichtliche Darstellung
- Integrierte, aufsummierte Stückliste
-
Isometrie_Fertigung_Detail (DIN A2)
- Perfekt für Fertigungsbetriebe
- Eindeutige Zuordnung von Schweißnähten
- Einzelstückliste zwecks Chargen-Dokumentation
- Automatische Spool-Zuweisung
-
Schweißnahtliste_Detail (DIN A4)
- Hochformat (DIN A4)
- Optimal für den Einsatz in der Werkstatt
- Als Blanko-Vorlage druckbar & manuell ausfüllbar
- Ideal zur Schweißnaht-Dokumentation
-
Materialliste_Detail (DIN A4)
- Hochformat (DIN A4)
- Optimal für den Einsatz in der Werkstatt
- Als Blanko-Vorlage druckbar & manuell ausfüllbar
- Ideal zur Material-Chargen-Dokumentation
Die Vorlagen sind kompatibel mit AutoCAD Plant 3D 2023–2026.
